배합 전에 골재 품질을 확인합니다.
배합 투입 벨트에서 굵은골재(25mm)와 잔골재(모래)의 입도, 조립률, 토분 혼입을 판독해 배합 설계와 비교합니다. 규격을 벗어나면 투입 전에 알리고, 믹서 영상으로 슬럼프 편차까지 잡습니다.
레미콘 품질 규제는 강해지는데, 골재 변동과 믹서 안의 반죽질기는 여전히 사람 눈에 의존합니다.
2021년 국토교통부 레미콘 품질관리 강화방안 이후 골재 품질기준이 강화되고, 공인 시험기관이 연 1회 이상 직접 검사합니다. 자체 시험만으로는 부족합니다.
입도와 토분 변동이 슬럼프와 압축강도 편차로 이어집니다. 투입 후에는 되돌릴 수 없습니다.
슬럼프(반죽질기)는 숙련자가 믹서 내부를 육안으로 확인합니다. 판단 착오 한 번이 원재료 낭비와 구조물 품질 문제로 이어집니다.
투입 벨트에서 굵은골재와 잔골재를 판독해 배합 설계와 비교하고, 믹서 영상에서 반죽질기를 판정해 재료 가감까지 연결합니다.
25mm 굵은골재의 조립률, 최대치수 적합 여부, 토분 징후를 판독합니다. 골재 품질 판독과 같은 엔진입니다.
1mm 이하 모래 샘플을 현미경 카메라로 촬영해 입자를 하나씩 세그멘테이션하고, 등가원직경(ECD)으로 입도분포 곡선, D10부터 D60, 균등계수, 곡률계수, 크기 분류 비율을 산출합니다. 겹친 입자도 개별로 분리합니다.
배합 설계의 입도 범위와 비교해 규격 이탈 시 투입 전에 알람을 내고, Remi-Q와 weMES에 배합 이력으로 기록합니다.
믹서 영상의 관심영역에서 주파수 스펙트럼, 흐름 속도, 프레임 차영상 특징을 뽑아 딥러닝으로 반죽질기 등급을 판정하고 결핍 재료 가감 신호를 냅니다. 공개특허 10-2022-0161869의 방식입니다.
무엇을 읽고, 어떤 형태로 내보내며, 어느 기준과 비교하는지.
| 판독 항목 | 출력 | 참고 기준 |
|---|---|---|
| 굵은골재 조립률, 입도 | 수치, 배합 설계 대비 편차 | KS F 4009 레미콘, KS F 2527 |
| 잔골재 입도분포 | 입자 수, 평균 직경, D10, D30, D50, D60, 균등계수, 곡률계수 | 체가름 시험, 통일분류법(USCS) |
| 잔골재 크기 분류 | 중사, 세사, 조사, 극조사, 실트 및 점토 비율 | 통일분류법(USCS) |
| 최대치수 적합 | 적합, 부적합 | 배합 설계 |
| 토분, 미립분 징후 | 투입 전 알람 | 골재 품질기준 |
| 슬럼프 등급 (확장) | 반죽질기 등급, 재료 가감 신호 | KS F 2402 슬럼프 시험 |
촬영에서 판정까지 네 단계. 카메라 위치와 출력만 분야에 맞게 바뀝니다.
굵은골재 벨트 촬영, 잔골재 샘플 확대 촬영
동영상 프레임, 관심영역
입도 판독, 슬럼프 판정
투입 알람, 재료 가감, 배합 이력
굵은골재 판독은 골재 품질 판독 분야와 동일한 성능 기준(정확도 95.5%, 10장 1.5초)을 따릅니다. 잔골재는 현미경 카메라로 촬영한 샘플 이미지 1장에서 입자 776개를 개별 판독했습니다.
숫자로 확인된 것과 현장에서 달라지는 것.
배합에 들어가기 전에 잡습니다. 배합 후 조정보다 원재료 손실이 적습니다.
모래 사진 1장에서 입도분포 곡선과 D값, 균등계수까지 나옵니다. 체가름 시험보다 빠르고 더 상세한 입도 정보를 남깁니다.
골재 판독 결과가 배합 이력에 붙어 품질 검사와 거래처 대응 자료가 됩니다.
숙련자 육안 판단을 영상 기반 판정으로 보완해 사람에 따른 편차를 줄입니다.
| 잔골재 입도 지표 | 측정값 | 설명 |
|---|---|---|
| 분석 입자 수 | 776개 | 테두리 접촉, 가려진 입자 제외 |
| 평균 직경 | 0.169mm | 표준편차 0.062mm, 최소 0.050mm, 최대 0.450mm |
| D10 | 0.102mm | 10% 통과 입경 |
| D30 | 0.130mm | 30% 통과 입경 |
| D50 | 0.158mm | 50% 통과 입경 (중앙값) |
| D60 | 0.173mm | 60% 통과 입경 |
| 균등계수 Cu | 1.71 | D60/D10. 4 미만이라 균등 입도(Poorly Graded) |
| 곡률계수 Cc | 0.95 | (D30)²/(D10×D60) |

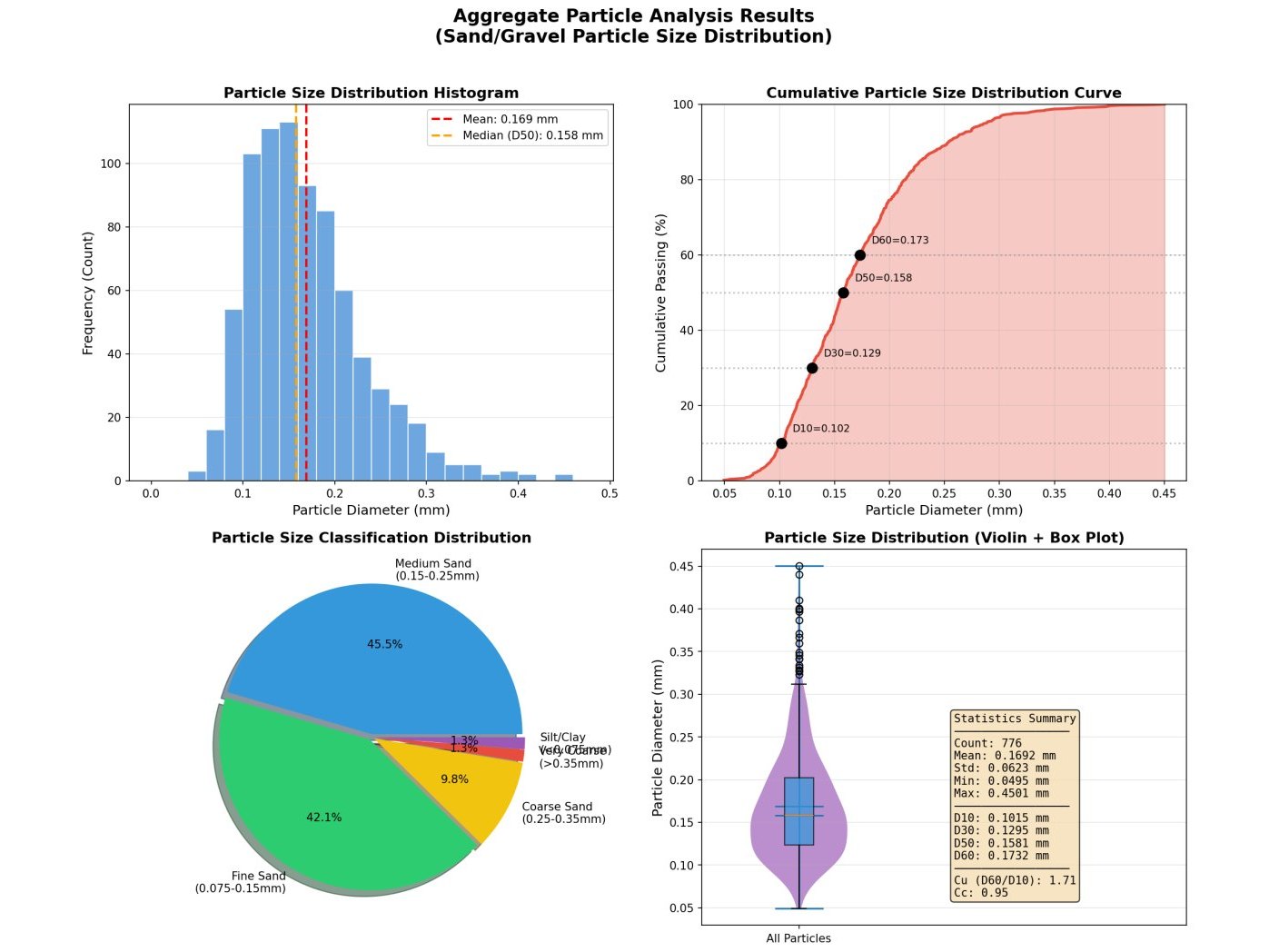

잔골재(모래) S1 샘플 테스트 보고서(채움아이티, 2026.01.29). 등가원직경 기준. 크기 분류는 중사 45.5%, 세사 42.1%, 조사 9.8%, 극조사 1.3%, 실트 및 점토 1.3%로 세립에서 중립 모래에 해당합니다.
실제 현장에서 확인한 결과입니다.

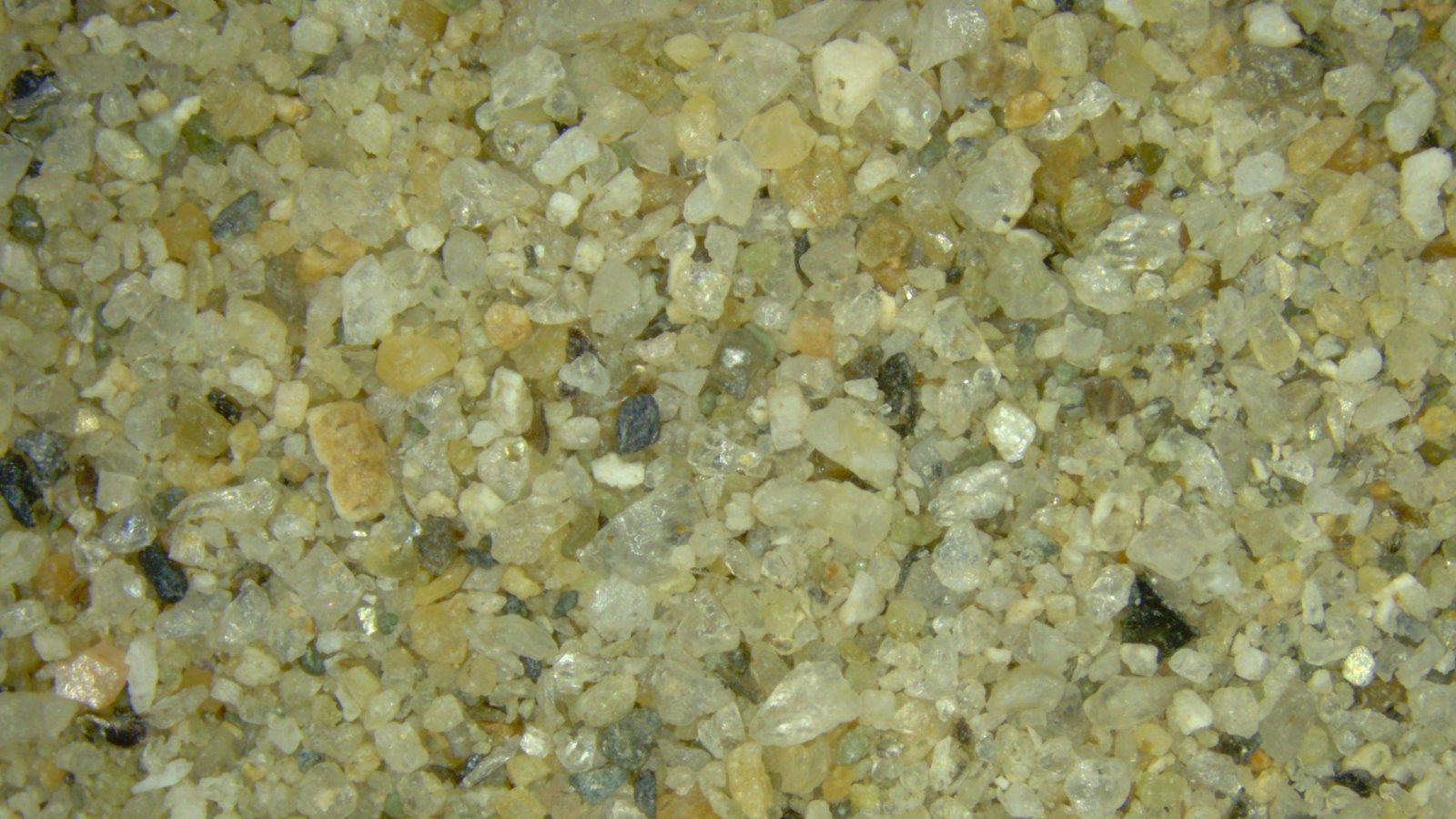

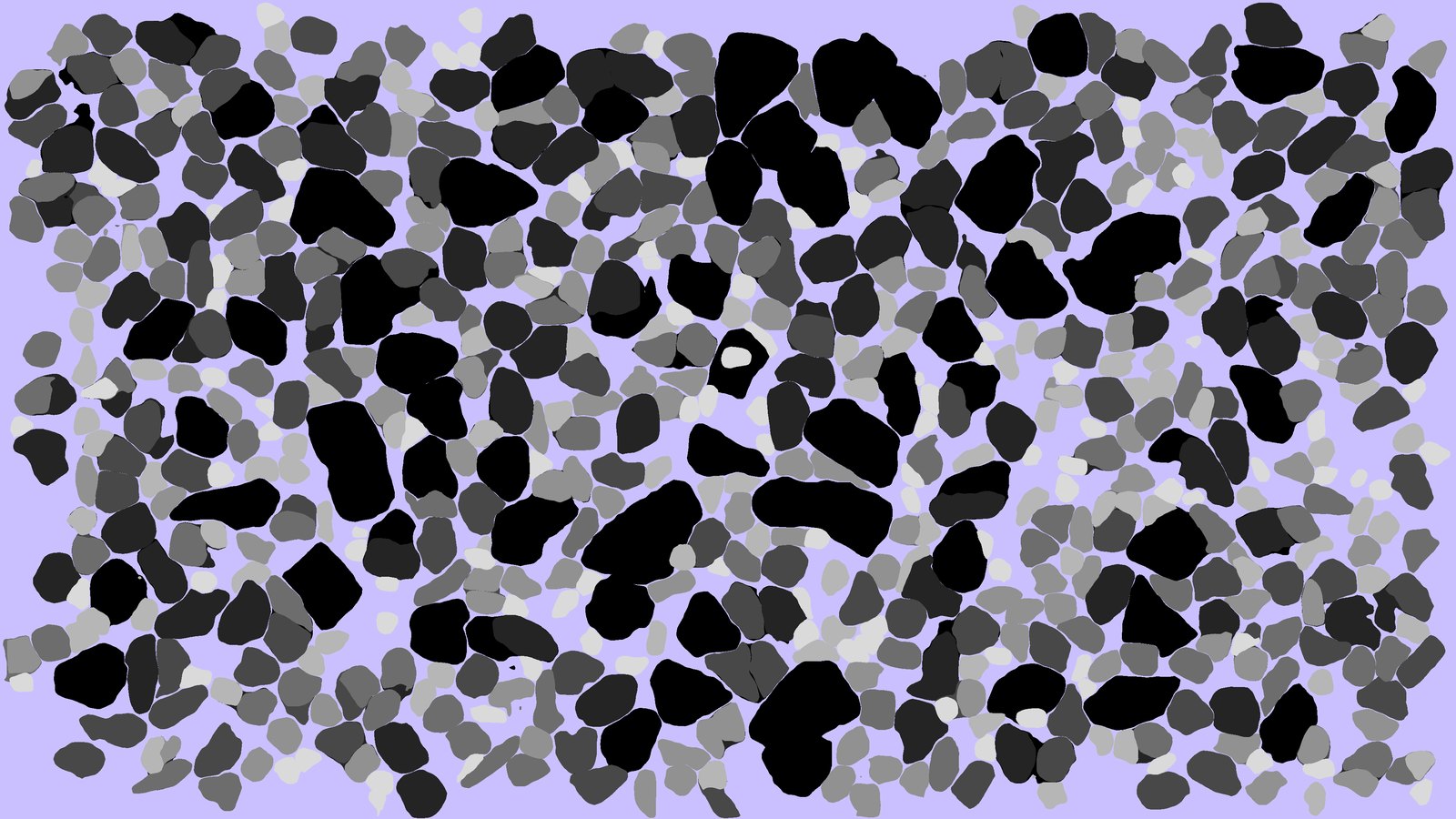

1mm 이하 모래 S1 샘플을 균일한 조명에서 현미경 카메라로 촬영해 입자 776개를 세그멘테이션하고 등가원직경으로 입도분포를 산출. 평균 직경 0.169mm, D50 0.158mm의 세립에서 중립 모래, 균등계수 1.71의 균등 입도로 판정.
생산 벨트에서 취득한 골재 이미지로 조립률을 판독해 체가름 시험 대비 95.5% 정확도를 확인. 레미콘 투입 골재에 동일 적용.
규격별(6mm, 8mm, 10mm, 석분, 미장사) 투입 골재를 한 대의 카메라로 판독한 사례.
특허, 인증, 데이터셋 등록.
설치, 촬영 원본, 판독 화면.
벨트 사진이나 드론 촬영 컷을 보내주시면 판독 가능 여부와 예상 결과 화면을 회신드립니다.
