벨트 위에서 체가름을 끝냅니다.
파쇄, 선별 골재 생산 벨트 위에서 입도와 입형을 실시간으로 판독합니다. 체가름 시험을 기다리지 않고 조립률을 바로 확인하고, 규격을 벗어나면 즉시 알립니다.
골재는 콘크리트 강도를 결정하는 재료인데, 품질 확인은 여전히 시료 몇 개와 몇 시간짜리 시험에 의존합니다.
콘크리트 중량의 60-70%, 아스콘의 약 95%가 골재입니다. 입도와 입형이 곧 구조물의 성능이고, 토분이 많은 골재는 흡수율을 높여 압축강도를 떨어뜨립니다.
2014년 국토교통부 일반국도 품질관리 실태 전수조사에서 부적합률이 약 45%였습니다. 체가름 시험은 몇 시간이 걸려 결과가 나올 때 골재는 이미 출하되어 있습니다.
전국 약 3천여 플랜트 대부분 품질 담당자가 한 명입니다. 샘플링 검사로는 하루 종일 변하는 골재 품질을 대변하기 어렵습니다.
이송 중인 골재를 벨트 위에서 그대로 찍고, 입자 하나하나를 판독해 체가름 시험 결과와 같은 형식의 수치를 실시간으로 만듭니다.
이송 중인 골재를 주기적으로 촬영합니다. 벨트를 세우지 않고, 시료를 채취하지 않습니다.
입자 하나하나를 검출해 등가 지름으로 환산하고 체별 통과율과 조립률을 산출합니다. 편장석 비율(입형)도 같은 화면에서 판독합니다.
당사 관리 기준이나 KS F 2527과 비교해 적합 여부를 표시하고, 설비나 MES에 골재 투입량 조정 신호로 연결합니다.
무엇을 읽고, 어떤 형태로 내보내며, 어느 기준과 비교하는지.
| 판독 항목 | 출력 | 참고 기준 |
|---|---|---|
| 조립률(FM) | 수치, 관리 기준 대비 편차 | KS F 2502 체가름 시험 |
| 입도 분포 | 체별 통과율, 입도곡선 | KS F 2527 콘크리트용 골재 |
| 입형 | 편장석 비율(입형률) | 편장석 함유량 시험 |
| 토분, 미립분 징후 | 혼입 알람 | 골재 품질기준(점토덩어리) |
| 판정 | 적합, 부적합, 알람 | 당사 관리 범위 |
촬영에서 판정까지 네 단계. 카메라 위치와 출력만 분야에 맞게 바뀝니다.
벨트 상부 고정, 5MP급
현장에서 바로 판독, 벨트 정지 없음
검출, 세그멘테이션, 축척 보정, 판정
리포트, 알람, 투입량 조정 신호, MES
이미지 10장 판독에 평균 1.5초. 외부 인증에서 조립률 정확도 90-98%, 처리 속도 1.7-3.1초 검증.
숫자로 확인된 것과 현장에서 달라지는 것.
시험에 들던 시간과 인력을 줄이고, 결과가 나올 때까지 기다리지 않습니다.
시료 몇 개가 아니라 벨트를 지나는 골재 전체를 봅니다. 샘플링 편차가 사라집니다.
시간대별 조립률 추이가 남아 원인 추적과 거래처 대응 자료가 됩니다.
실제 현장에서 확인한 결과입니다.
체가름 시험이 진행된 시간대에 취득한 골재 이미지 100장을 판독해 조립률 6.51을 산출. 시험 결과 6.81 대비 정확도 95.5%.
같은 엔진으로 6mm, 8mm, 10mm, 석분, 미장사 규격을 번갈아 판독한 사례는 콘크리트 2차 제품 분야에서 볼 수 있습니다.
특허, 인증, 데이터셋 등록.

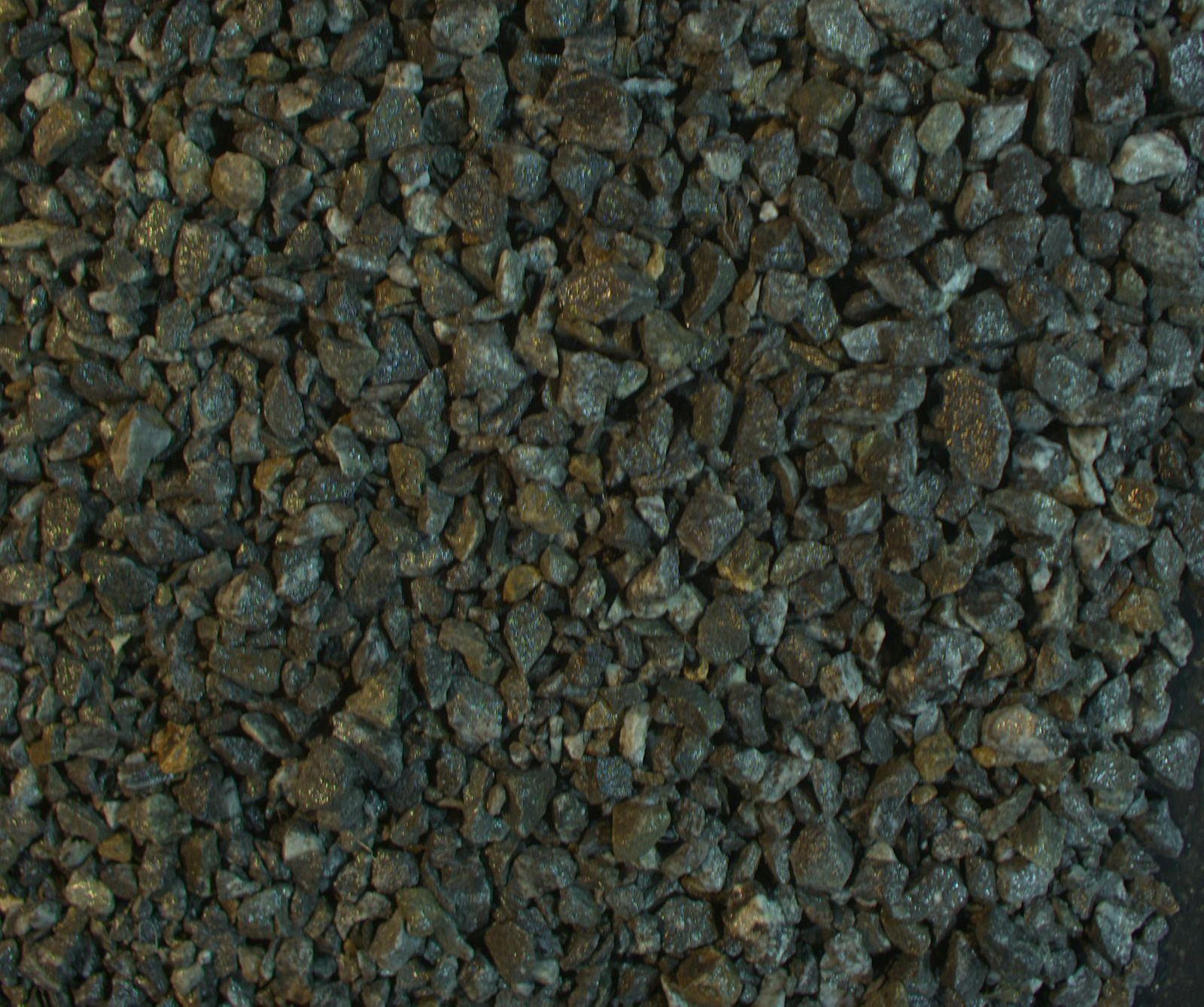

설치, 촬영 원본, 판독 화면.
벨트 사진이나 드론 촬영 컷을 보내주시면 판독 가능 여부와 예상 결과 화면을 회신드립니다.
